Cuando su sistema de pulverización empieza a fallar, produciendo capas desiguales, goteando cuando no debe o desperdiciando aire comprimido, generalmente es la boquilla la que intenta decirle algo. Las boquillas atomizadoras de aire son caballos de batalla en innumerables aplicaciones industriales, pero como cualquier equipo de precisión, necesitan el cuidado adecuado para seguir rindiendo al máximo.
Conclusiones clave
-
Las boquillas atomizadoras de aire dependen de un equilibrio preciso entre la presión del aire y el flujo de líquido para crear patrones de pulverización finos y consistentes.
-
La mayoría de los problemas de pulverización se derivan de unos pocos culpables: orificios obstruidos, proporciones incorrectas de aire-líquido, piezas internas desgastadas o fluidos contaminados.
-
La limpieza regular y el mantenimiento preventivo pueden evitar el 80% de las fallas comunes de las boquillas y prolongar significativamente la vida útil del equipo.
- Saber cuándo reparar o reemplazar una boquilla puede ahorrarle tiempo y dinero a largo plazo.
¿Qué son las boquillas atomizadoras de aire y por qué son importantes?

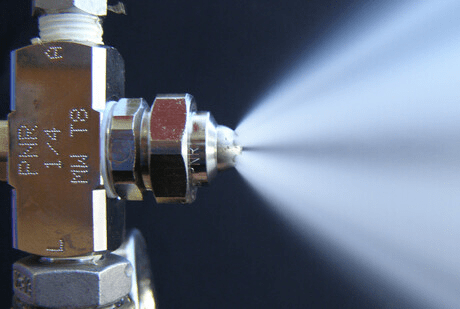

Las boquillas atomizadoras de aire son dispositivos de precisión que utilizan aire comprimido para convertir el líquido en gotas finas. A diferencia de los tipos de boquillas de pulverización más simples que dependen únicamente de la presión del líquido, estas boquillas le brindan un control increíble sobre el tamaño de las gotas y las características de pulverización. Ese control es de suma importancia cuando se recubren tabletas farmacéuticas, se aplica lubricante a piezas metálicas, se humidifica una sala limpia o se dosifican productos químicos con una precisión milimétrica.
En industrias como el procesamiento de alimentos, productos farmacéuticos, recubrimiento automotriz y fabricación de precisión, la diferencia entre una buena atomización y una mala atomización puede significar la diferencia entre un producto perfecto y un desperdicio costoso.
Cómo funcionan realmente las boquillas atomizadoras de aire
Antes de sumergirnos en la solución de problemas, repasemos rápidamente lo que sucede dentro de estos dispositivos. Una boquilla atomizadora de aire generalmente consta de varios componentes clave: una tapa de aire, un orificio de líquido, una cámara de mezcla y, a menudo, una aguja o punta de pulverización que controla el flujo.
El aire comprimido y el líquido se encuentran dentro del cuerpo de la boquilla (mezcla interna) o justo fuera de él (mezcla externa). El aire a alta velocidad rompe el chorro de líquido en pequeñas gotas mediante fuerza de cizallamiento. La relación entre la presión del aire y la presión del líquido, llamada relación aire-líquido o ALR, determina cuán finas se vuelven esas gotas.
Las boquillas de mezcla interna combinan aire y líquido dentro de una cámara antes de liberar la pulverización atomizada. Crean gotas muy finas y funcionan muy bien para líquidos de baja viscosidad, pero son más propensas a obstruirse si su fluido no está perfectamente limpio.
Las boquillas de mezcla externa mantienen el aire y el líquido separados hasta que se encuentran justo fuera de las puntas de la boquilla de pulverización. Manejan mejor los líquidos más espesos y son más fáciles de limpiar, pero suelen usar más aire.
Si tiene problemas con su configuración actual, puede que sea el momento de evaluar las opciones de reemplazo. Explore nuestras boquillas de pulverización atomizadoras de aire para encontrar soluciones de ingeniería de precisión diseñadas para una atomización fiable y consistente.
Los problemas más comunes que encontrará
1. Tamaño de gota irregular o inconsistente
Usted espera una niebla fina, pero en su lugar obtiene una mezcla de gotas diminutas y grandes salpicaduras. Esta inconsistencia se manifiesta como pulverización excesiva en algunas áreas y cobertura inadecuada en otras.
Lo que probablemente esté sucediendo: su relación aire-líquido es incorrecta, la tapa de aire tiene residuos que bloquean algunos orificios o el orificio de líquido ha comenzado a desgastarse. A veces, esto se observa con boquillas de pulverización industriales que han estado utilizando el mismo fluido durante meses sin la limpieza adecuada.
2. Atomización deficiente o incompleta
La pulverización se parece más a un chorro débil que a una niebla adecuada. Podría ver manchas húmedas, goteo o un patrón de pulverización que simplemente no se ve bien.
Causas comunes: la presión de aire insuficiente encabeza la lista. Si su compresor no está a la altura o hay una caída de presión en la línea, la boquilla no puede generar suficiente energía para romper el líquido correctamente. Las puntas dañadas o los pasajes internos bloqueados también impiden una atomización adecuada.
3. Obstrucción o bloqueo parcial
Este es probablemente el problema más frecuente al que se enfrentan los equipos de mantenimiento. La boquilla funciona bien un día, luego gradual o repentinamente comienza a producir un patrón irregular.
¿Qué está pasando?: El fluido contaminado es el sospechoso habitual. Incluso las partículas microscópicas pueden alojarse en los orificios precisos de una boquilla de aire. Si también trabaja con boquillas de nebulización en otras partes de sus instalaciones, probablemente haya visto problemas similares. La acumulación de residuos del propio líquido también puede acumularse con el tiempo.
4. Patrón de pulverización fluctuante
El patrón se ve bien, luego cambia repentinamente, luego vuelve a la normalidad. Es impredecible y frustrante.
Causas principales: suministro de aire inconsistente del compresor, caídas de presión durante las horas pico de uso o piezas internas que se han desgastado lo suficiente como para causar problemas intermitentes.
5. Boquillas que gotean o fugan
Cuando la pulverización debe detenerse, no lo hace. Se producen goteos, chorros o una fuga continua.
Por qué sucede: la aguja que controla el cierre se ha desgastado o dañado, los sellos internos se han degradado o la boquilla no se cierra completamente. Esto es especialmente común en sistemas de pulverización que se encienden y apagan con frecuencia.
6. Consumo excesivo de aire
Sus facturas de aire comprimido están aumentando, o nota que el compresor funciona más de lo normal.
Posibles problemas: una falla mecánica en la boquilla, la boquilla incorrecta seleccionada para el trabajo, o una tapa de aire desgastada que requiere más presión para lograr la misma calidad de atomización.
7. Desalineación de la dirección de pulverización
La boquilla apunta hacia donde debería, pero el patrón de pulverización va a otro lugar.
Generalmente causado por: instalación incorrecta, vibración que afloja el montaje con el tiempo, o accesorios que no se apretaron correctamente durante el último ciclo de mantenimiento.
Guía de solución de problemas paso a paso
Paso 1: Compruebe la presión y la calidad del aire
Empiece por lo básico. Coja un manómetro y verifique la presión del aire en la boquilla, no solo en el compresor. Las caídas de presión en la línea son reales, especialmente si está utilizando varias herramientas.
La mayoría de las boquillas atomizadoras de aire funcionan mejor entre 20 y 90 PSI, pero siempre consulte las especificaciones del fabricante. Igual de importante es la calidad del aire. La humedad y el aceite en el aire comprimido pueden causar problemas, desde contaminar su pulverización hasta corroer los componentes internos.
Paso 2: Inspeccione y limpie la boquilla
Apague y despresurice todo primero. Retire la boquilla y examínela de cerca. Busque escombros obvios, acumulación o daños.
Nunca use púas metálicas, alambres o cualquier cosa que pueda rayar los orificios de precisión. Incluso un pequeño rasguño cambia permanentemente las características de flujo. En su lugar, sumerja la boquilla en un disolvente apropiado para su tipo de fluido, luego use cepillos de cerdas suaves o aire comprimido para limpiar los pasajes.
Paso 3: Verifique la relación aire-líquido
El ALR es su número mágico. Demasiado aire en relación con el líquido, y desperdiciará aire comprimido mientras que potencialmente obtendrá una atomización excesiva. Demasiado poco aire, y no obtendrá una atomización adecuada en absoluto.
Un punto de partida típico es alrededor de 1:1 en volumen, pero esto varía ampliamente según la viscosidad del líquido y el tamaño de gota deseado. Para una orientación más detallada sobre cómo las tasas de flujo afectan el rendimiento, consulte las normas de la industria.
Paso 4: Inspeccione los orificios, sellos y agujas en busca de desgaste
Incluso con un mantenimiento perfecto, las piezas finalmente se desgastan. Saque el orificio de líquido y examínelo con buena luz. Busque aberturas agrandadas, bordes ásperos, rayones o corrosión.
Verifique la punta de la aguja en busca de desgaste, especialmente si ve problemas de goteo. Examine todos los sellos y juntas tóricas en busca de grietas, endurecimiento o deformación. Si está trabajando con boquillas nebulizadoras o boquillas de niebla en otras partes de sus instalaciones, sabe que los sellos suelen ser el punto débil.
Paso 5: Compruebe la viscosidad y la filtración del fluido
¿Su líquido tiene la consistencia que se supone que debe tener? Los cambios de temperatura, las variaciones de concentración o la contaminación pueden afectar la viscosidad.
La filtración no es negociable para los sistemas atomizadores de aire. La regla general: filtre a al menos la mitad del tamaño de su orificio más pequeño. Si tiene un orificio de 0.5 mm, use un filtro de 250 micras o más fino.
Paso 6: Confirme la orientación y el montaje de la boquilla
La desalineación causa un número sorprendente de problemas. Verifique que la boquilla esté apuntando en la dirección correcta y montada en el ángulo adecuado.
Use el par adecuado al apretar. Un apriete excesivo puede dañar las roscas o deformar los sellos, mientras que un apriete insuficiente provoca fugas. Para obtener ayuda para comprender cómo la selección y posición adecuadas de la boquilla afectan el rendimiento general del sistema, consulte los recursos técnicos.
Mantenimiento preventivo: Un gramo de prevención
La mejor solución de problemas es la que nunca tiene que hacer. Una sólida rutina de mantenimiento preventivo mantiene sus boquillas funcionando sin problemas y detecta los problemas antes de que afecten la producción.
Establezca un programa de limpieza basado en el tipo de fluido. Las soluciones a base de agua pueden necesitar atención semanal, mientras que los aceites o adhesivos pueden requerir limpieza diaria.
Monitoree su sistema de filtración. Cambie los filtros regularmente, no solo cuando estén obstruidos. Un filtro parcialmente bloqueado puede causar fluctuaciones de presión que afectan la calidad de la atomización.
Reemplace las piezas desgastadas de forma proactiva. Si una aguja o sello muestra desgaste durante la inspección, reemplácelo durante el tiempo de inactividad programado en lugar de esperar a que falle durante la producción.
Evite apretar demasiado, que es uno de los errores más comunes del usuario. Los hilos dañados y los sellos comprimidos causan más problemas de los que resuelven.
Cuándo reemplazar en lugar de reparar
A veces, la reparación simplemente no tiene sentido. Aquí le indicamos cuándo considerar el reemplazo de toda la boquilla:
Si el caudal ha cambiado en más de un 10 % con respecto a la especificación original, incluso después de la limpieza. Esto generalmente indica un desgaste permanente del orificio.
Si la calidad de atomización no se puede restaurar mediante el mantenimiento estándar. Cuando ha limpiado todo, reemplazado las piezas desgastadas obvias y ajustado la configuración, pero aún no puede obtener un rendimiento adecuado, la boquilla probablemente ha llegado al final de su vida útil.
Si observa degradación del material o corrosión, el daño podría no ser reparable.
Haga los cálculos: Si está gastando una cantidad significativa de horas de mano de obra manteniendo repetidamente una boquilla, el costo de una boquilla nueva a menudo se amortiza rápidamente.
Elegir la boquilla adecuada para su aplicación
La prevención también significa usar la herramienta adecuada para el trabajo. Si está constantemente luchando con sus boquillas actuales, tal vez no sean las más adecuadas.
Mezcla externa versus mezcla interna: elija la mezcla externa para líquidos más espesos y un mantenimiento más fácil. Opte por una mezcla interna cuando necesite la atomización más fina posible y pueda garantizar fluidos muy limpios.
Patrones de pulverización estrechos versus amplios: haga coincidir el patrón con la superficie objetivo. Los patrones más amplios cubren más área, pero pueden sacrificar algo de precisión.
Considere consultar con proveedores experimentados que comprendan su industria. En NozzlePro, el equipo técnico puede ayudarle a igualar las especificaciones de la boquilla con sus requisitos exactos.
Aplicaciones del mundo real
La fabricación de alimentos depende del recubrimiento preciso de productos como cereales y snacks. La calidad de la atomización afecta directamente la apariencia y la distribución del sabor.
Las operaciones de conformado de metales utilizan lubricación atomizada para reducir la fricción durante el estampado o el mecanizado. Una atomización deficiente significa un mayor desgaste de la herramienta y posibles defectos en las piezas.
La dosificación de productos químicos en el tratamiento de agua y la agricultura exige precisión. El control fino de los sistemas de atomización de aire garantiza tasas de aplicación precisas.
La humidificación y el enfriamiento en salas limpias y espacios de fabricación se benefician de las gotas ultrafinas que producen estas boquillas.
En resumen
Las boquillas atomizadoras de aire son herramientas de precisión que recompensan el cuidado adecuado con un rendimiento fiable. La mayoría de los problemas se remontan a la contaminación, el desgaste o los parámetros de funcionamiento incorrectos, todo lo cual es prevenible o fácilmente corregible cuando se sabe qué buscar.
Al seguir los pasos sistemáticos de solución de problemas, mantener programas de limpieza regulares y saber cuándo reemplazar en lugar de reparar, minimizará el tiempo de inactividad y mantendrá la calidad de pulverización que exige su proceso.
Póngase en contacto con el equipo de NozzlePro para obtener asistencia experta en la resolución de problemas o asesoramiento sobre cómo elegir las boquillas atomizadoras de aire perfectas para sus necesidades específicas.
