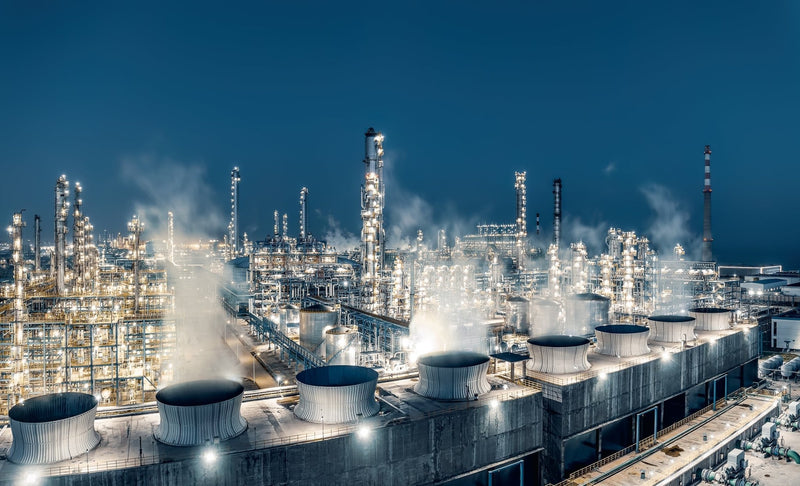

Lo que la catástrofe de Bhopal de 1984 nos enseña sobre el diseño de boquillas para la supresión de peligros
El accidente industrial más grave de la historia empeoró catastróficamente debido a un sistema de cortina de agua cuyas boquillas rociaban completamente por debajo de la nube de gas que debían detener. Los fallos de ingeniería en Bhopal siguen siendo la lección más clara disponible sobre por qué la ubicación de las boquillas, la altura del colector y la trayectoria del chorro no son detalles de diseño secundarios: son el diseño.
Conclusiones clave
- La mitigación y la contención son funciones de seguridad distintas: la contención suprime en la fuente; la mitigación intercepta una liberación que ya está en curso. Los sistemas industriales de boquillas de pulverización cumplen ambas funciones, pero solo cuando se diseñan en función de la geometría real de la liberación.
- El sistema de cortina de agua de Bhopal falló por completo porque los colectores de pulverización alcanzaban solo 10 metros de altura, mientras que el gas tóxico escapaba de una chimenea de ventilación de 30 metros de altura: el chorro pasaba por debajo de la nube de gas sin contacto.
- La altura de ubicación de las boquillas debe derivarse de la elevación máxima creíble de la liberación, no de la conveniencia estructural o la minimización de costes. El colector debe diseñarse para interceptar la pluma, no aproximarse a ella.
- La trayectoria del chorro, el ángulo de cobertura y la densidad de las boquillas deben calcularse para envolver completamente la zona de liberación: una cortina de agua con huecos permite que el vapor tóxico no contactado pase sin impedimentos.
- Un sistema de supresión que no se prueba y mantiene regularmente no es un sistema de seguridad. Es una responsabilidad que proporciona una falsa sensación de seguridad sin fiabilidad operativa.
Los ingenieros de seguridad de procesos que trabajan con sustancias químicas peligrosas se encuentran con dos categorías de problemas de ingeniería: los que se manifiestan durante la operación normal y los que solo se manifiestan en el único escenario para el que fueron diseñados para prevenir. Los sistemas industriales de supresión de peligros pertenecen casi por completo a la segunda categoría. Existen para emergencias. Se prueban rara vez. Y cuando la emergencia finalmente llega, no hay oportunidad de corregir un fallo de diseño, restaurar un componente inhabilitado o reposicionar un colector que se construyó tres metros demasiado bajo.
Esta realidad —que los sistemas de supresión deben funcionar correctamente en su peor escenario operativo, sin haber sido probados nunca en él— hace que las decisiones de ingeniería integradas en su diseño sean más importantes que casi cualquier otra clase de equipo industrial. La catástrofe de Bhopal de diciembre de 1984 es la demostración más grave de lo que ocurre cuando esas decisiones de diseño son erróneas. Comprender con precisión qué falló y por qué proporciona un marco de ingeniería que sigue siendo esencial para todo profesional de la seguridad de procesos que trabaje hoy con peligros químicos.
"Un sistema de seguridad diseñado sin tener en cuenta la geometría real del peligro que debe abordar no es un sistema de seguridad. Es una estructura que crea la apariencia de protección sin su sustancia."
Mitigación frente a contención: la distinción que define el diseño del sistema
La contención evita que una sustancia peligrosa escape de su fuente, mediante barreras físicas, recintos sellados o supresión en el punto de liberación antes de que la sustancia entre en el entorno circundante. La mitigación acepta que se producirá una liberación y se centra en reducir sus consecuencias a posteriori, mediante la dilución, la neutralización o la dispersión de una sustancia que ya se desplaza por el espacio. Los sistemas industriales de boquillas de pulverización cumplen ambas funciones según la intención del diseño y la ubicación: un sistema de inundación desplegado directamente en una zona de peligro proporciona contención en la fuente; una cortina de agua situada entre un punto de liberación y áreas pobladas o sensibles proporciona mitigación al interceptar la pluma en movimiento.
La distinción importa porque las dos funciones imponen requisitos de ingeniería diferentes al sistema de pulverización. Un sistema de contención debe suprimir la liberación en su origen antes de que la sustancia gane impulso y volumen en el entorno abierto. Funciona con la pluma más pequeña posible, a la concentración más alta factible, antes de que el peligro tenga tiempo de propagarse. El reto de ingeniería es la proximidad: las boquillas deben estar lo suficientemente cerca de la fuente para lograr la supresión antes de que el material liberado escape de la zona de cobertura.
Un sistema de mitigación trabaja con una pluma que ya se está moviendo: una sustancia que ha escapado de su fuente y se está propagando por la atmósfera circundante. El reto de ingeniería es la interceptación: las boquillas deben proyectar el chorro en toda la sección transversal de la pluma en movimiento, con una densidad suficiente para lograr la reducción de concentración requerida o para desviar la nube lejos de las áreas protegidas. Ambas funciones requieren que el sistema de pulverización se diseñe en función de la geometría del peligro específico que aborda. Ninguna de las dos funciones puede lograrse con un sistema de pulverización posicionado, dimensionado u orientado independientemente de esa geometría.
| Función | Qué aborda | Variable clave de diseño | Posición principal de la boquilla |
|---|---|---|---|
| Contención | Sustancia peligrosa en su fuente o cerca de ella: evita la liberación al medio ambiente | Proximidad a la fuente; cobertura del chorro sobre la zona de liberación; velocidad de activación | Directamente sobre el punto de liberación o rodeándolo; cabezales de inundación por encima de los recipientes de peligro |
| Mitigación | Sustancia peligrosa ya en movimiento: reduce las consecuencias de una liberación en curso | Altura y trayectoria de la pluma; geometría de interceptación; densidad del chorro en la sección transversal de la pluma | Entre la fuente y el área protegida; en los límites; a alturas que coincidan con la elevación de la pluma |
| Combinada | Control de la fuente y reducción de consecuencias, en capas | Todas las anteriores, diseñadas como capas complementarias en lugar de alternativas | Múltiples elevaciones de colectores; activación basada en zonas; cobertura que se extiende desde la fuente hasta el límite |
La catástrofe de Bhopal: 2 y 3 de diciembre de 1984
Union Carbide India Limited, Bhopal
2 y 3 de diciembre de 1984
En las primeras horas del 3 de diciembre de 1984, una serie de fallos de equipos, deficiencias procedimentales y mantenimiento aplazado en la planta de fabricación de pesticidas de Union Carbide en Bhopal, India, provocó una liberación catastrófica de isocianato de metilo (MIC), uno de los productos químicos industriales más agudos en su toxicidad que se producían. El agua entró en un tanque de almacenamiento que contenía aproximadamente 45 toneladas métricas de MIC líquido, desencadenando una reacción exotérmica descontrolada que generó enormes calor y presión. Una válvula de alivio de presión se abrió para evitar la ruptura catastrófica del tanque, liberando el contenido a través de un sistema de lavado y una antorcha, ambos de los cuales estaban fuera de servicio o eran inadecuados para el volumen de la liberación.
A lo largo de aproximadamente dos horas, la pluma tóxica se extendió por la ciudad circundante, que se había vuelto densamente poblada en los años posteriores a la construcción de la planta. El gas —más pesado que el aire y altamente reactivo con la humedad del tejido pulmonar— se depositó en las zonas bajas donde los residentes dormían. La gente murió en sus camas. Los animales se desplomaron en las calles. Cientos de miles de personas estuvieron expuestas.
La catástrofe de Bhopal sigue siendo el peor accidente industrial registrado en la historia. Sus causas fueron múltiples e interconectadas: almacenamiento de un exceso de inventario de MIC, mantenimiento aplazado en sistemas críticos de seguridad, planificación de emergencia inadecuada para la población circundante y el desmantelamiento sistemático de los procedimientos de seguridad en los años anteriores al accidente. Lo que preocupa específicamente a los ingenieros de seguridad de procesos es que, entre esos sistemas fallidos, se encontraba uno cuyo modo de fallo era casi por completo una función de su diseño físico: el sistema de supresión por cortina de agua.
El fallo de la cortina de agua: un análisis técnico
La planta de Union Carbide en Bhopal estaba equipada con un sistema de cortina de agua: una red de boquillas de pulverización en un colector diseñado para crear una pared de agua que interceptara y neutralizara parcialmente las liberaciones de gas tóxico antes de que la nube alcanzara el límite de la planta y la comunidad circundante. La existencia de este sistema se citaba como una medida de seguridad en la documentación operativa de la planta. Cuando comenzó la liberación de MIC, los operadores lo activaron.
No logró nada.
La cortina de agua de Bhopal: qué salió mal
- Los colectores de la cortina de agua fueron diseñados y construidos para alcanzar una altura máxima de aproximadamente 10 metros sobre el nivel del suelo.
- El gas MIC escapaba a través de la chimenea de ventilación a aproximadamente 30 metros sobre el nivel del suelo: tres veces la altura de la cortina de agua.
- El chorro se proyectaba completamente por debajo de la nube de gas. La cortina de agua y la pluma tóxica ocupaban volúmenes de aire completamente separados, sin contacto entre ellos.
- El sistema no solo era inadecuado: era geométricamente incapaz de realizar su función declarada bajo las condiciones reales de la liberación para la que fue diseñado.
- Se informó que otros sistemas de seguridad, incluidos el lavador de gases y la torre de antorcha, estaban fuera de servicio o eran demasiado pequeños para el volumen de la liberación, por lo que no proporcionaron una mitigación secundaria.
Lo que hace que este fallo sea especialmente instructivo es su claridad. No había ambigüedad sobre lo que ocurrió. El sistema de supresión no se vio superado por una liberación inesperadamente grande. No fue derrotado por una química de gas inusual. No fue inhabilitado por un fallo mecánico simultáneo. Simplemente roció por debajo de la nube de gas. El chorro fue en una dirección; la pluma tóxica fue en otra; nunca se cruzaron.
Este no es un fallo que requiriera una investigación sofisticada para ser diagnosticado. Cualquier ingeniero que hubiera observado simultáneamente la altura de la chimenea de ventilación y la altura del colector habría reconocido de inmediato que el sistema tal como se construyó no podía realizar su función declarada. El fallo estaba arraigado en el diseño desde el día en que se completó la construcción, esperando el día en que se necesitara.
Lección de ingeniería 1: La altura del colector debe coincidir con la geometría de la liberación
El sistema de supresión debe diseñarse para alcanzar el peligro, no posicionarse por conveniencia estructural.
La altura del colector de boquillas no es una decisión estructural ni estética. Es un parámetro de ingeniería crítico para la seguridad que debe derivarse de la elevación máxima creíble de la liberación para el peligro específico que el sistema está diseñado para abordar. Cuando un material peligroso puede escapar de una ventilación elevada, una válvula de alivio o una abertura del proceso, el colector de supresión debe posicionarse para proyectar el chorro a esa elevación o por encima de ella, no a una altura conveniente dictada por elementos estructurales existentes, objetivos de costes o precedentes de aplicaciones no relacionadas.
En la práctica, esto significa que diseñar una cortina de agua o un sistema de supresión de niebla no comienza con la selección de boquillas o el diseño hidráulico, sino con una caracterización exhaustiva de los escenarios de liberación que el sistema debe abordar. Para cada escenario de liberación identificado:
- ¿Cuál es la elevación del punto de liberación? La altura de la chimenea de ventilación, la elevación de la salida del dispositivo de alivio o la ubicación de la abertura del recipiente del proceso: el punto de liberación máximo creíble define la altura mínima requerida del colector.
- ¿Cuál es la trayectoria inicial del material liberado? Una liberación presurizada puede proyectar el gas hacia arriba inicialmente antes de que se disperse y se deposite; un gas denso puede descender; un gas de flotabilidad neutra puede dispersarse a la elevación de liberación. Cada comportamiento requiere una estrategia diferente de posicionamiento del colector.
- ¿Qué distancia horizontal recorrerá la pluma antes de alcanzar la zona de supresión? Si el sistema de supresión se posiciona a sotavento de la fuente en lugar de en la fuente, la altura de la pluma en el punto de interceptación depende tanto de su elevación de liberación inicial como de su comportamiento de deposición o ascenso a lo largo de la distancia intermedia.
- ¿El colector cubre toda la sección transversal horizontal de la pluma en el punto de interceptación? Un colector que es lo suficientemente alto pero no lo suficientemente ancho crea el mismo tipo de fallo que uno que es lo suficientemente ancho pero no lo suficientemente alto.
Lección de ingeniería 2: La trayectoria del chorro debe interceptar activamente la pluma
La dirección, el ángulo y la velocidad del chorro deben calcularse para proyectar agua dentro de la nube de gas, no cerca de ella.
Incluso un colector posicionado a la altura correcta falla si el patrón de pulverización de la boquilla no proyecta agua dentro del volumen real de la pluma. La orientación de la boquilla, el ángulo de pulverización y la velocidad del chorro determinan colectivamente adónde va el agua después de salir del orificio. En una pluma impulsada por el viento o la presión, el gas se está moviendo: el chorro debe tener en cuenta ese movimiento e interceptar la pluma donde estará, no donde estaba cuando se diseñó el sistema. Un sistema de supresión cuyas boquillas proyectan agua paralela a la dirección de desplazamiento de la pluma, o cuyo patrón de pulverización se aleja de la nube de gas, no logra ningún contacto independientemente de la altura del colector.
Tres variables físicas determinan si una trayectoria de chorro realmente intercepta una pluma de gas:
- Ángulo del chorro relativo a la dirección de la pluma: Para que una cortina de agua intercepte una pluma que se mueve horizontalmente, el chorro debe proyectarse a través de la trayectoria de la pluma, normalmente verticalmente o inclinado hacia el flujo entrante. Las boquillas inclinadas lejos de la pluma crean solo un límite adyacente a ella, no una barrera a través de la cual el gas deba pasar.
- Alcance del chorro: la distancia que recorren las gotas: Una boquilla que proyecta un chorro de 5 metros no puede interceptar una pluma a 8 metros de distancia. El alcance del chorro es una función de la presión de la boquilla, el tamaño de la capacidad y la geometría del orificio. Las boquillas de niebla de alta velocidad proyectan su chorro más lejos que las boquillas de goteo de baja presión al mismo caudal, proporcionando una interceptación más efectiva de las plumas distantes.
- Tiempo de residencia de las gotas en la sección transversal de la pluma: Las gotas gruesas caen rápidamente a través de la pluma, proporcionando un tiempo de contacto limitado con el gas. Las gotas finas (boquillas de niebla y bruma) permanecen suspendidas por más tiempo, maximizando el tiempo disponible para la absorción del gas en la película de agua de la gota. Para los gases tóxicos solubles en agua, este tiempo de contacto determina directamente la eficiencia de supresión.
Lección de ingeniería 3: La cobertura debe envolver — no bordear — la zona de liberación
Un sistema de supresión con huecos geométricos no ofrece protección para el volumen que esos huecos dejan expuesto.
Una cortina de agua que cubre el 80 % de la sección transversal de una pluma de gas permite que el 20 % del gas no contactado pase libremente. En un escenario de vapores tóxicos, ese 20 % que escapa sin contacto puede contener suficiente material para causar graves daños. La geometría de cobertura del sistema de supresión debe envolver por completo la sección transversal de la pluma —desde el punto más externo de la pluma en un lado hasta el más externo en el otro, desde la elevación más alta de la nube hasta la más baja— con una cobertura superpuesta de las boquillas para evitar canales por los que el gas no tratado pueda pasar.
La cobertura total depende de tres parámetros que deben calcularse conjuntamente:
- Espaciado de las boquillas a lo largo del colector: Las boquillas adyacentes deben estar lo suficientemente cerca para que sus áreas de cobertura se superpongan en el borde exterior de su alcance de pulverización. Los huecos entre las zonas de cobertura —donde los patrones de las boquillas adyacentes no se superponen— crean canales de gas no contactado. El espaciado de las boquillas debe calcularse a partir del ángulo y el alcance de pulverización a la presión de funcionamiento, no por conveniencia estructural.
- Ancho del colector en relación con el ancho máximo de la pluma: El colector debe extenderse más allá del ancho máximo previsto de la pluma en ambos lados. Para las plumas desplazadas por el viento, la dirección del viento en el peor de los casos en relación con la orientación del colector determina el ancho requerido del colector. Un colector centrado en la ubicación prevista de la pluma falla cuando el viento desplaza la pluma hacia un lado y el colector ya no la abarca.
- Cobertura vertical desde la parte inferior hasta la superior de la pluma: Las boquillas de pulverización deben cubrir toda la extensión vertical de la nube de gas. Una nube que se extiende desde los 5 hasta los 30 metros requiere cobertura en todo ese rango vertical de 25 metros, lo que puede requerir múltiples elevaciones de colectores en lugar de una instalación en un solo nivel.
La colección de boquillas de pulverización para protección contra incendios y seguridad de NozzlePro incluye boquillas para cortinas de agua, supresión con niebla, diluvio y espuma, diseñadas para aplicaciones de supresión de peligros en plantas químicas e instalaciones industriales.
Lección de ingeniería 4: El mantenimiento no es algo ajeno al sistema de seguridad
Un sistema de supresión que no se puede verificar como operativo no es un activo: es una falsa seguridad.
En Bhopal, varios sistemas de seguridad estaban fuera de servicio, inhabilitados, eran demasiado pequeños o funcionaban fuera de sus parámetros de diseño en el momento del accidente. La cultura que permitió sacar los sistemas de seguridad de servicio —con una restauración incompleta y una verificación inadecuada— fue una causa de la magnitud del desastre tanto como los fallos físicos específicos implicados. Una cortina de agua cuyas boquillas están parcialmente obstruidas, cuyo colector ha sufrido daños no reparados o cuya válvula de control está congelada abierta o cerrada no es una cortina de agua. Es una estructura que alguna vez fue una cortina de agua. La distinción es crítica desde el punto de vista operativo y debe hacerse cumplir mediante pruebas regulares, inspecciones documentadas y un estándar de mantenimiento que trate los sistemas de seguridad como prioridades principales, no aplazadas.
Lo que requiere la preparación operativa
- Pruebas regulares de caudal —cada boquilla de un sistema de supresión debe someterse a una prueba de caudal a la presión de diseño en un intervalo definido para verificar que los orificios no están obstruidos y que el patrón de la boquilla está intacto.
- Pruebas del sistema de activación —la ruta desde la detección hasta la activación (detector → controlador lógico → válvula → caudal) debe probarse como un sistema completo, no componente por componente. Un detector que funciona y una válvula que funciona de forma independiente no son lo mismo que un sistema que se activa de forma fiable cuando el detector se dispara.
- Verificación del suministro de agua —el suministro de agua, la bomba y el colector del sistema de supresión deben probarse en condiciones de caudal completo para confirmar que la presión de diseño y el caudal están disponibles simultáneamente para todas las boquillas activadas.
- Documentación y control de cambios —cualquier modificación de la planta, su proceso o su perfil de peligro que afecte a la geometría o la gravedad de un escenario de liberación debe dar lugar a una revisión formal de todos los sistemas de supresión asociados para confirmar que siguen siendo adecuados para las nuevas condiciones.
Tipos de boquillas para la supresión de peligros industriales
Las boquillas de niebla y bruma son la principal opción para la supresión de vapores tóxicos porque las gotas finas (50–200 micras) maximizan el área superficial para la absorción química y mantienen la suspensión en el aire el tiempo suficiente para interceptar las plumas de gas en movimiento. Las boquillas de cono completo ofrecen una cobertura de gran volumen para aplicaciones de humectación de superficies, enfriamiento y diluvio. Las boquillas de abanico plano crean cortinas de agua direccionales en planos de intercepción definidos. Las boquillas de supresión con espuma aplican mantas de espuma para la supresión de incendios de líquidos inflamables. La elección depende del mecanismo de supresión —absorción química para gases solubles en agua, enfriamiento térmico para incendios, dispersión física para vapores menos solubles— y cada uno requiere una geometría de boquilla, características de caudal y posicionamiento diferentes.
Boquillas de niebla y bruma
Las gotas finas (50–200 µm) maximizan el área superficial de contacto entre el gas y el agua para la absorción de gases tóxicos solubles en agua, como amoníaco, HCl, HF, cloro y SO2. La suspensión de las gotas proporciona un tiempo de contacto prolongado en la pluma.
Protección contra incendios y seguridadBoquillas para protección contra incendios y seguridad
Boquillas de diluvio, enfriamiento y supresión para la protección contra incendios en plantas químicas —incluidos colectores de diluvio para el enfriamiento de recipientes, pulverizadores para la protección de equipos y cortinas de agua en los límites de las instalaciones.
Sistemas de espumaBoquillas de supresión con espuma
Boquillas de aplicación de espuma para la supresión de incendios de líquidos inflamables —protección de tanques, contención de derrames y aplicación de mantas de espuma sobre superficies con riesgo de ignición.
Cortinas de aguaBoquillas de abanico plano para cortinas de agua
Boquillas de abanico plano de alto impacto para barreras direccionales de cortinas de agua en los límites de las instalaciones, cruces de carreteras y planos de intercepción entre fuentes de peligro y áreas protegidas.
Cobertura de diluvioBoquillas de diluvio de cono completo
Cobertura uniforme de gran volumen para el enfriamiento de recipientes y equipos en condiciones de incendio o calor extremo. El patrón de cono completo maximiza la humectación de la superficie para la protección térmica de los recipientes de proceso.
Polvo y aerosolesBoquillas para el control de polvo y la contaminación
Supresión y control de peligros de partículas en suspensión, polvo y aerosoles en entornos de procesamiento químico, minería y manipulación de materiales.
Normas de ingeniería modernas para el diseño de sistemas de supresión de peligros
La respuesta de la profesión de la ingeniería a desastres como el de Bhopal —mediante marcos regulatorios, normas de seguridad de procesos y códigos de diseño— proporciona la base actual para el diseño de sistemas de supresión de peligros industriales. Comprender estas normas en el contexto de los fallos que las originaron hace que sus requisitos específicos sean más comprensibles.
Base de escenarios de liberación
Cada sistema de supresión debe diseñarse para un conjunto específico y documentado de escenarios de liberación —incluidos los volúmenes, caudales, elevaciones y trayectorias máximos creíbles de liberación. El envolvente de diseño del sistema debe abarcar esos escenarios, no aproximarlos.
Verificación de la adecuación geométrica
La altura del colector, el ancho, el espaciado de las boquillas, el ángulo de pulverización y el alcance deben calcularse para demostrar una cobertura geométrica completa de la zona de liberación definida en las peores condiciones —incluida la elevación máxima de la pluma y la dirección del viento en el peor de los casos.
Validación independiente
Para peligros con consecuencias significativas para la seguridad de las personas, los diseños de los sistemas de supresión deben ser revisados por una parte independiente con experiencia específica en dispersión de gases y supresión con pulverización —no únicamente por el contratista de instalación o el equipo de operaciones de la planta.
Defensa en capas
Ningún sistema de supresión individual debe ser la única barrera entre un evento de liberación y sus consecuencias. La contención en la fuente, la mitigación a distancia y la planificación de respuesta ante emergencias forman capas que siguen siendo efectivas incluso cuando fallan componentes individuales.
Gestión de cambios
Los cambios en los procesos, las modificaciones de equipos o los cambios en los inventarios de productos químicos almacenados que afecten a los escenarios de liberación deben dar lugar a una reevaluación formal de los sistemas de supresión asociados. Un sistema adecuado para un diseño original puede resultar totalmente inadecuado tras una modificación del proceso.
Preparación operativa verificada
Pruebas regulares de funcionamiento completo de toda la ruta de activación —desde la detección hasta la entrega de agua— documentadas y revisadas a nivel de la dirección. Un sistema de seguridad que no se ha probado es una suposición, no un activo.
Lista de verificación para el diseño de sistemas de supresión de peligros
La siguiente lista de verificación sintetiza los principios de ingeniería que Bhopal y las investigaciones posteriores sobre accidentes industriales han establecido como fundamentales para el diseño de sistemas de supresión fiables. Se aplica a cualquier instalación industrial donde se almacenen o procesen materiales tóxicos, inflamables o de otro modo peligrosos.
Sistema de boquillas para la supresión de peligros industriales: Verificación del diseño
¿Cómo especificar boquillas para un sistema de supresión de peligros industriales?
NozzlePro suministra boquillas de niebla, bruma, cortina de agua, diluvio y espuma para aplicaciones de seguridad de procesos industriales y plantas químicas —con orientación técnica sobre la trayectoria de pulverización, la geometría de cobertura y la selección de boquillas para escenarios de peligro específicos.
Comprar boquillas para protección contra incendios y seguridad Contactar con nuestro equipoPreguntas frecuentes
¿Cuál es la diferencia entre la mitigación de peligros y la contención de peligros?
La contención evita que una sustancia peligrosa escape de su fuente —mediante barreras físicas, recintos sellados o supresión en el punto de liberación antes de que entre en el entorno circundante. La mitigación acepta que se producirá una liberación y se centra en reducir sus consecuencias una vez que la sustancia ya está en movimiento —mediante dilución, absorción o redirección física de una pluma que ya se está propagando en el espacio.
Los sistemas de boquillas de pulverización industrial cumplen ambas funciones, pero solo cuando se diseñan en torno a la geometría real de la liberación que abordan. La cortina de agua de Bhopal fue un sistema de mitigación que falló porque su diseño físico —específicamente su altura— no correspondía a la geometría de la liberación que debía interceptar. Consulte la colección de boquillas para protección contra incendios y seguridad de NozzlePro para opciones de boquillas de supresión diseñadas para ese propósito.
¿Por qué la cortina de agua de Bhopal no logró detener la nube de gas MIC?
Los colectores de la cortina de agua se construyeron para alcanzar aproximadamente 10 metros sobre el nivel del suelo. El gas de isocianato de metilo escapó de una chimenea de ventilación a aproximadamente 30 metros sobre el nivel del suelo —tres veces la altura del colector. Cuando se activó el sistema de supresión, la pulverización se proyectó completamente por debajo de la nube de gas. No hubo contacto entre el agua y la pluma tóxica. El sistema no se vio superado, no falló mecánicamente en el sentido convencional —simplemente no pudo alcanzar físicamente el gas que estaba diseñado para suprimir.
El fallo de ingeniería fue una incompatibilidad geométrica fundamental entre el envolvente de funcionamiento del sistema y el escenario de liberación real.
¿Qué tipos de boquillas son más efectivos para la supresión de vapores tóxicos?
Las boquillas de niebla y bruma son la principal opción para gases tóxicos solubles en agua, como amoníaco, cloruro de hidrógeno, fluoruro de hidrógeno, cloro y dióxido de azufre. Las gotas finas (50–200 micras SMD) tienen un área superficial por unidad de volumen drásticamente mayor que las pulverizaciones gruesas, proporcionando más área de contacto para la absorción en fase gaseosa por galón de agua consumido. Las gotas en este rango de tamaño también permanecen suspendidas en el aire el tiempo suficiente para interceptar una pluma de gas en movimiento en lugar de caer instantáneamente a través de ella.
Para los gases menos solubles en agua, el mecanismo de supresión pasa de la absorción química a la dispersión física: el impulso del chorro de agua rompe y diluye la pluma en lugar de absorberla. Las boquillas de abanico plano o de cono completo de mayor caudal son más eficaces para esta función porque generan un mayor flujo de impulso por unidad de área. Primero debe identificarse el mecanismo de supresión; a partir de esa determinación se elige el tipo de boquilla.
¿A qué altura debe colocarse el colector de una cortina de agua?
La altura del colector debe determinarse en función de la altura máxima creíble de liberación, no por conveniencia estructural, minimización de costes o precedentes de otras instalaciones. Para cada escenario de liberación identificado, determine la elevación del punto de liberación (altura de la chimenea de ventilación, salida de la válvula de alivio, ubicación de la abertura del proceso) y la trayectoria inicial del material liberado (chorro presurizado hacia arriba frente a gas denso que se asienta por gravedad frente a flotabilidad neutra). El colector debe colocarse de modo que proyecte el chorro hacia la pluma a una altura igual o superior a su elevación máxima creíble en el punto de intercepción.
La secuencia de diseño correcta es: caracterizar los escenarios de liberación → determinar las elevaciones y trayectorias de liberación → determinar la altura de la pluma en el punto de intercepción → diseñar el colector a esa altura → proyectar la estructura de soporte. No al revés.
¿Qué es un sistema de cortina de niebla y cómo funciona para la seguridad de las plantas químicas?
Un sistema de cortina de niebla utiliza conjuntos de boquillas de niebla o bruma colocados para crear una pared continua de finas gotas de agua suspendidas a lo largo de un plano de intercepción definido, normalmente entre una fuente de peligro y un área que requiere protección. Para los gases tóxicos solubles en agua, las finas gotas absorben el gas en su película de agua a medida que la pluma atraviesa la cortina, reduciendo la concentración en el aire en el lado protegido. La eficacia depende de tres factores: el tamaño de las gotas (cuanto más pequeñas, mejor para la absorción), la densidad de las gotas en la cortina (una mayor densidad proporciona más superficie de absorción) y la solubilidad específica del gas en agua (las cortinas de niebla son muy eficaces para el amoníaco y el HCl; menos eficaces para gases menos solubles como el metano).
¿Qué otros desastres industriales ofrecen lecciones sobre el diseño de sistemas de supresión por chorro?
Bhopal es el ejemplo más catastrófico, pero la misma categoría de fallo —un sistema de supresión diseñado sin hacer una referencia adecuada a la geometría o magnitud reales del peligro que debía abordar— aparece en múltiples accidentes industriales. La explosión de la refinería de Texas City en 2005, el desastre de Flixborough en 1974 y el incendio de la plataforma offshore Piper Alpha en 1988 involucraron sistemas de seguridad que eran inadecuados para las condiciones reales de sus respectivos incidentes. El hilo común en todos ellos no es el fallo mecánico de componentes específicos, sino una cultura de diseño y gestión que trataba los sistemas de seguridad como casillas de verificación de cumplimiento en lugar de defensas de ingeniería que deben verificarse continuamente frente a los peligros contra los que protegen.
