Boquillas pulverizadoras de abanico plano para una cobertura uniforme y un impacto preciso

Las boquillas de abanico plano producen una lámina de pulverización fina y cónica, ideal para recubrimiento, limpieza y enjuague en una banda de cobertura definida.

Las boquillas de abanico plano producen un patrón de pulverización delgado en forma de cuña que proporciona una distribución uniforme del líquido a lo largo de un ancho definido. El patrón de pulverización de abanico plano es ideal para aplicaciones que requieren una cobertura uniforme con una fuerte fuerza de impacto, incluyendo el lavado de transportadores, el enjuague de superficies, la limpieza de piezas y las operaciones de recubrimiento.

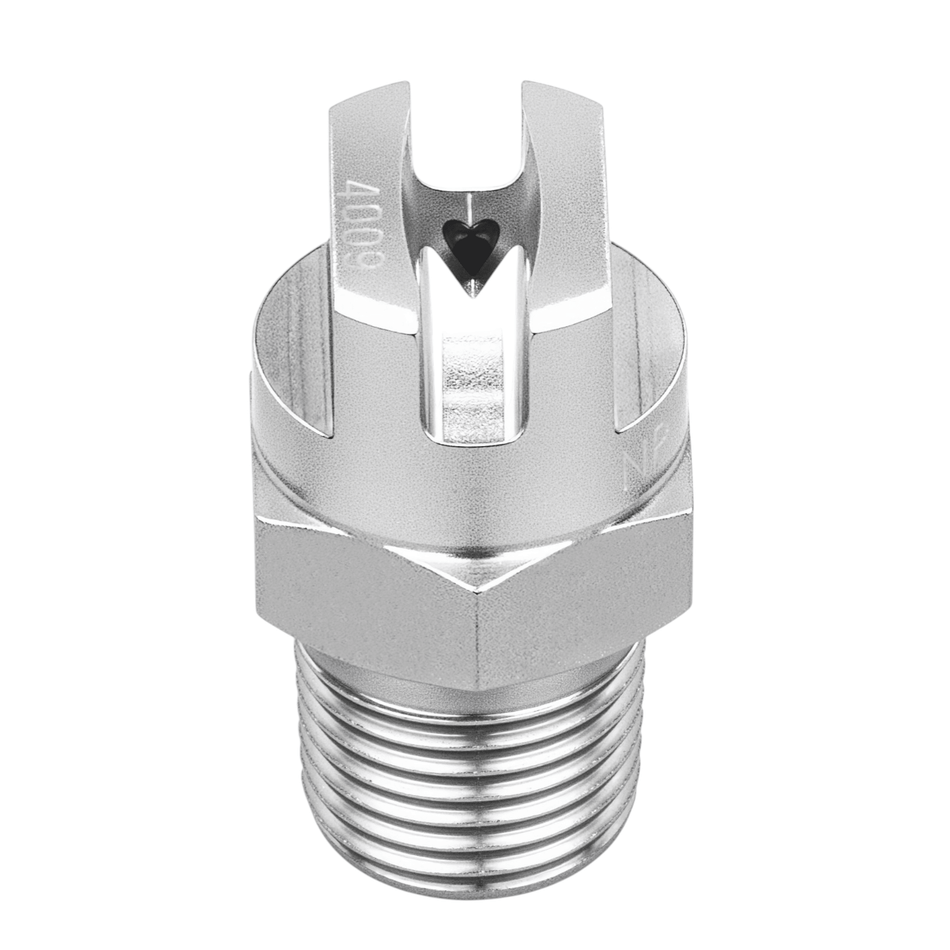

Las boquillas de abanico plano de NozzlePro están disponibles en configuraciones estándar y de alta presión, con ángulos de pulverización que van desde patrones estrechos de 15° para un impacto concentrado hasta patrones amplios de 110° para una cobertura máxima. Elija entre latón para uso general, acero inoxidable 303/304 para resistencia a la corrosión, acero inoxidable 316L para procesamiento de alimentos y exposición química, o plásticos de ingeniería para compatibilidad química.

Las aplicaciones comunes de las boquillas de abanico plano incluyen:
- Limpieza de transportadores y cintas en el procesamiento de alimentos
- Lavado y desengrase de piezas en la fabricación
- Recubrimiento y tratamiento de superficies
- Limpieza y enjuague a alta presión
- Conjuntos de barras de pulverización y cabezales

Spray Pattern Abanico plano

Available SKUs 2019 Products

Quality Industrial Grade

Shipping Ships Fast

Cómo funcionan las boquillas de pulverización de abanico plano

Un orificio elíptico divide el chorro de líquido en una lámina plana en forma de abanico con un impacto concentrado a lo largo de la banda de pulverización.

Principio de funcionamiento

Las boquillas de pulverización de abanico plano crean su patrón al forzar el líquido a través de un orificio elíptico o rectangular.

A medida que el líquido sale de la boquilla, forma una lámina delgada que se rompe en gotas en un ángulo constante, produciendo una distribución cónica con mayor concentración en el centro y una cobertura más ligera hacia los bordes.

Este patrón de pulverización se utiliza ampliamente para la limpieza, el enjuague, el recubrimiento, las barras de pulverización de transportadores y la preparación de superficies donde se requiere una cobertura de línea controlada.

Características clave de rendimiento

• Ángulo de pulverización: Determina el ancho de cobertura a una distancia dada. Los ángulos estrechos (15°–25°) proporcionan un impacto concentrado para una limpieza intensa, mientras que los ángulos más amplios (65°–110°) cubren áreas de superficie más grandes con menos fuerza.

• Caudal: Controlado por el tamaño del orificio y la presión de entrada. El aumento de la presión eleva el caudal y el impacto, pero reduce el tamaño de las gotas.

• Fuerza de impacto: Las boquillas de abanico plano ofrecen un impacto más fuerte en comparación con los patrones de cono lleno o cono hueco, lo que las hace efectivas para la limpieza y la preparación de superficies.

• Distribución de la pulverización: Las boquillas de abanico plano cónico requieren una superposición del 30 al 50 % entre pulverizaciones adyacentes para una cobertura uniforme. Los diseños de abanico plano uniforme mantienen una distribución consistente sin superposición.

Consideraciones de instalación y aplicación

• Primero, defina el objetivo del proceso (limpieza, enjuague, recubrimiento o enfriamiento).

• Confirme la distancia de montaje y el ancho de cobertura de pulverización requerido.

• Verifique la presión disponible en la boquilla y la compatibilidad con el tamaño de capacidad seleccionado.

• Asegure la compatibilidad de la rosca con las conexiones del sistema.

• Planifique el espaciado y la superposición de las boquillas para lograr una cobertura uniforme en barras de pulverización o colectores.

Las aplicaciones comunes incluyen sistemas de limpieza y lavado, procesos de recubrimiento y tratamiento de superficies, operaciones de enfriamiento y templado, y aplicaciones de humidificación o acondicionamiento.

Aplicaciones de boquillas de abanico plano

Las boquillas de abanico plano son la opción estándar para el enjuague de cintas transportadoras, el lavado de piezas, el recubrimiento de superficies y la aplicación de productos químicos.

Limpieza y Lavado

Apoye el enjuague, el lavado, la limpieza de piezas y la limpieza de superficies con una cobertura e impacto que se adapten a la carga de suciedad y la velocidad de la línea.

Recubrimiento y Tratamiento de Superficies

Aplique recubrimientos, productos químicos y fluidos de pretratamiento con una cobertura repetible y una eficiencia de transferencia controlada.

Enfriamiento y Temple

Controle la temperatura de la pieza y el calor del proceso con una cobertura de pulverización adaptada a la velocidad de enfriamiento y la eliminación de calor requeridas.

Humidificación y Acondicionamiento

Produzca gotas adecuadas para tareas de control de humedad, acondicionamiento evaporativo y tratamiento de aire.

Guía de selección de boquillas de abanico plano

Elija el ángulo de pulverización, el tamaño del orificio y el material según el ancho de cobertura, la presión de funcionamiento y el tipo de líquido.

Caudal y presión

Comience con el caudal que necesita a la presión de funcionamiento disponible en la boquilla o el conjunto.

Patrón de pulverización y cobertura

Elija el patrón de pulverización de abanico plano que mejor se adapte al ancho de cobertura, impacto, atomización o resultado de lavado que requiera su proceso.

Materiales y conexiones

Seleccione materiales húmedos compatibles con el fluido, la temperatura y las condiciones de desgaste; las opciones comunes pueden incluir acero inoxidable 303/304, latón, acero inoxidable 316L y PVC; los tamaños comunes incluyen 1/4 pulg., 1/8 pulg., 3/8 pulg. y 1/2 pulg. con conexiones NPT donde estén disponibles.

Mantenimiento y fiabilidad

Considere el riesgo de obstrucción, la vida útil, la facilidad de cambio y la rutina de mantenimiento que su proceso puede soportar de manera realista.

Industrias que usan boquillas de chorro plano

Las industrias de procesamiento de alimentos, automotriz, electrónica, química y del acero dependen de las boquillas de abanico plano para aplicaciones de pulverización de precisión.

Las boquillas de abanico plano se utilizan comúnmente en la industria automotriz, materiales de construcción y procesamiento químico.

La selección final suele depender de la química del proceso, la disponibilidad de servicios, las prácticas de mantenimiento y la cantidad de cobertura, impacto o atomización que requiere la aplicación.

Automoción Materiales de construcción Procesamiento químico Generación de energía Alimentos y bebidas Minería Acero y metales

Preguntas frecuentes sobre las boquillas de abanico plano

Preguntas frecuentes sobre ángulos de boquillas de abanico plano, espaciado de superposición, caudales y opciones de materiales.

¿Cuál es la diferencia entre las boquillas de abanico plano cónico y las uniformes?

Las boquillas de abanico plano cónico concentran el volumen de pulverización en el centro y se estrechan hacia los bordes, lo que requiere aproximadamente un 30-50 % de superposición entre boquillas adyacentes para una cobertura uniforme. Las boquillas de abanico plano uniforme distribuyen el pulverizado de manera uniforme en todo el ancho, eliminando los requisitos de superposición. Los patrones cónicos se utilizan comúnmente para barras de pulverización y conjuntos de boquillas múltiples, mientras que los patrones uniformes se prefieren para aplicaciones de boquilla única o cuando se requiere una cobertura de banda precisa.

¿Qué ángulo de pulverización debo elegir para las boquillas de abanico plano?

La selección del ángulo de pulverización depende del impacto y la cobertura requeridos. Los ángulos estrechos (15°-25°) proporcionan el máximo impacto para limpieza difícil, lavado a alta presión y aplicaciones de corte. Los ángulos medios (40°-65°) funcionan bien para limpieza general, enjuague y recubrimiento donde se necesita un equilibrio entre cobertura e impacto. Los ángulos amplios (80°-110°) proporcionan una gran área de cobertura para barras de pulverización, enjuague suave y aplicaciones donde se prefieren menos boquillas. El ancho de cobertura se puede estimar usando la fórmula: Ancho = 2 × Distancia × tan(Ángulo ÷ 2).

¿Qué materiales están disponibles para las boquillas de pulverización de abanico plano?

Las boquillas de pulverización de abanico plano están disponibles en varios materiales según las condiciones de funcionamiento. El latón ofrece un rendimiento de uso general y rentabilidad. El acero inoxidable 303/304 proporciona una mayor resistencia a la corrosión y durabilidad. El acero inoxidable 316L se recomienda para el procesamiento de alimentos, entornos farmacéuticos y productos químicos agresivos. Las opciones de PVDF o polipropileno proporcionan una construcción ligera no metálica con compatibilidad química. Los insertos de carburo de tungsteno se utilizan para una resistencia extrema al desgaste en aplicaciones de fluidos abrasivos.

¿Cómo calculo el caudal de las boquillas de abanico plano?

El caudal depende del tamaño del orificio de la boquilla (clasificación de capacidad) y la presión de funcionamiento. Una fórmula común es Q₂ = Q₁ × √(P₂/P₁), donde Q representa el caudal y P representa la presión. Por ejemplo, una boquilla con una capacidad de 1 GPM a 40 PSI fluirá aproximadamente 1,22 GPM a 60 PSI. Para un dimensionamiento preciso, consulte las tablas de capacidad del producto o utilice una calculadora de caudal de boquillas de pulverización.
